Método de autoaprendizaje del nuevo host NICE3000

Método de autoaprendizaje del host síncrono

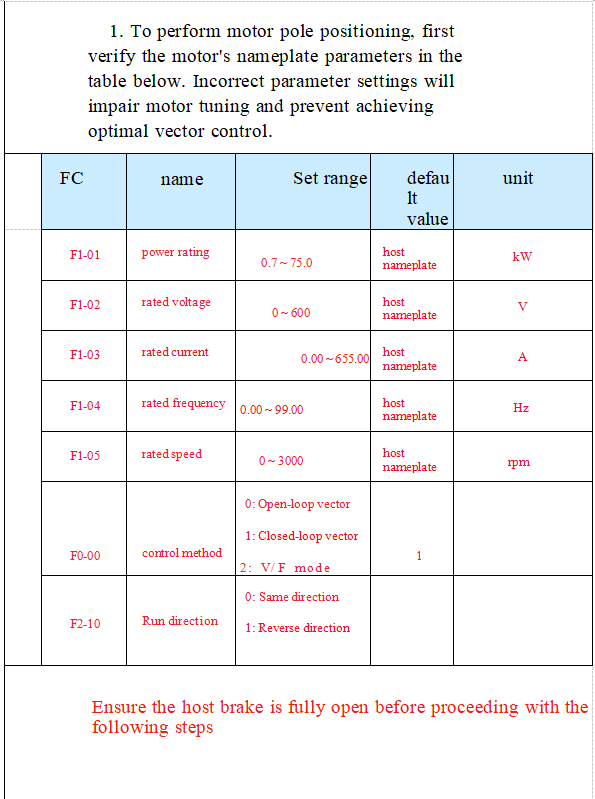

Ponga el ascensor en modo de mantenimiento. Especifique el tipo de codificador y el pulso.

F1-00=0, F1-12=2048, F1-25=1

1. Método de ajuste sin carga (Unidad principal sin cable de acero)

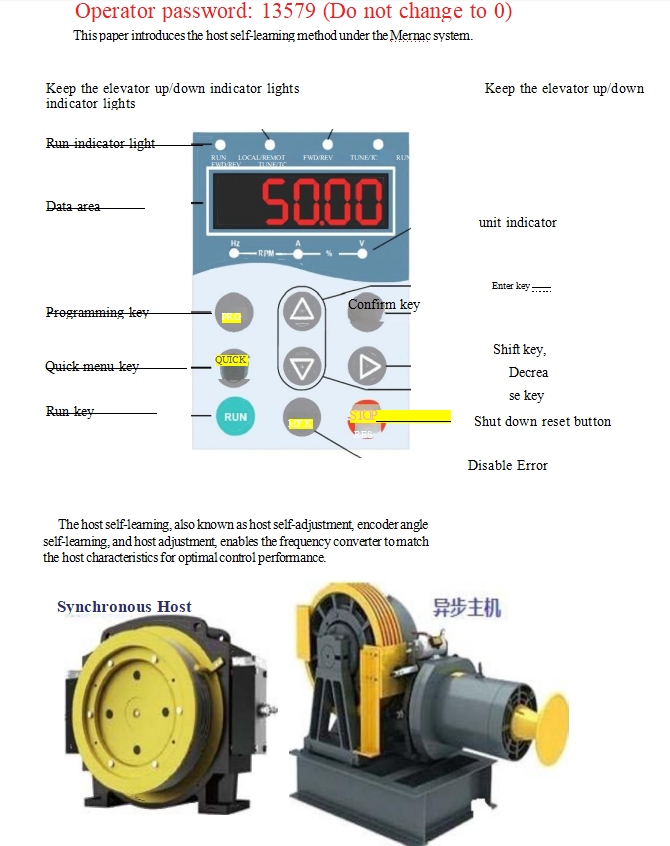

1) Después de configurar los parámetros anteriores, configure F0-01 en 0 y presione el botón de reinicio STOP del operador para eliminar la falla (la pantalla pequeña no mostrará las fallas E52 ni E51).

2) Configure F1-11 en 2. La pantalla pequeña mostrará TUNE.

3) Mantenga el contactor de freno en su lugar y presione el botón verde RUN en la esquina inferior derecha del panel de control. El motor emitirá un sonido metálico y girará durante unos 10 segundos antes de detenerse automáticamente. El motor completará su proceso de autoaprendizaje. Suelte el contactor de freno.

4) Al finalizar el aprendizaje, F1-06 será el ángulo del motor. Realice el aprendizaje del motor al menos tres veces, como se describe anteriormente, asegurándose de que el margen de error no supere los 5°. Una vez finalizado el aprendizaje, configure F0-01 en 1.

5) Si la secuencia de fases es incorrecta, reporte el subcódigo de falla E20 3. Simplemente intercambie las fases U y V de la línea de salida y reinicie el proceso de autoaprendizaje del host.

6) Cambie la dirección de funcionamiento F2-10

2. Método de ajuste de carga (con la unidad principal ya conectada al cable de acero)

1) Después de configurar los parámetros anteriores, apague y encienda el motor para eliminar el fallo (la pantalla pequeña muestra E52; el fallo E51 no afecta el ajuste).

2) Configure FO-01=1 y F1-11=1, luego mantenga presionado el botón de mantenimiento arriba/abajo. El motor emitirá un sonido metálico y se detendrá automáticamente después de aproximadamente diez segundos. El valor de F1-06 indica el ángulo del motor. Realice al menos tres ciclos de calibración del motor con un margen de error no superior a 5°. Si el motor gira en sentido contrario al botón, ajuste F2-10.

3) Si la secuencia de fases es incorrecta, reporte el subcódigo de falla 3 del E20. Simplemente intercambie las fases U y V de la línea de salida y reinicie el proceso de autoaprendizaje del host.

4) Cambie el sentido de giro F2-10

Método de aprendizaje asíncrono del host

Ponga el ascensor en modo de mantenimiento. Especifique el tipo de codificador y el pulso.

F1-00=2, F1-12=1024, F1-25=0

1) Después de configurar los parámetros anteriores, apague y encienda el motor para eliminar la falla (la pantalla pequeña muestra E52; la falla E51 no afecta el ajuste).

2) Configure F0-01 a 0 y presione el botón de reinicio STOP en el controlador para eliminar la falla. Ajuste F1-11 a 1. La pantalla pequeña mostrará TUNE.

Presione el botón verde RUN en la esquina inferior izquierda del controlador para iniciar el ajuste estático del motor. Una vez que el motor complete el autoaprendizaje y se restablezca a F0-01=1, se puede probar y poner en funcionamiento para mantenimiento.

3) Si la secuencia de fases es incorrecta, reporte el subcódigo de falla E20 3. Simplemente intercambie las fases U y V de la línea de salida y reinicie el proceso de autoaprendizaje del host.

4) Cuando se detecte el subcódigo de falla E20 12, intercambie las fases A y B de los cables del codificador y reinicie el proceso de autoaprendizaje del host.

5) Cambie la dirección de funcionamiento F2-10
